如今, 4x8數控雕刻機工作臺在全尺寸加工中暴露,因為現代工業制造需要更大的自動化工作臺套件。在這種情況下, 5x10數控雕刻機已發展成為美國、加拿大、澳大利亞、英國和一些歐盟國家最受歡迎的櫥柜和家具制造木工工具。 5' x 10'數控雕刻機工作臺套件足夠大,可以處理大多數現代木工項目,與線性自動換刀器配合使用以最大限度地提高木工自動化,真空工作臺可以更牢固地固定工件,集塵器可以防止木屑進入。

什么是 5x10數控雕刻機?
5x10數控雕刻機是一種全尺寸自動數控機器,具有 5' x 10' (60" x 120") 適用于工業制造和商業用途的重型結構工作臺套件, 9KW HQD自動換刀主軸,雷賽伺服電機 1500W +減速機、寶元數字控制系統、線性自動換刀裝置套件。 5x10 英尺工作臺尺寸足夠大,可以切割和銑削全尺寸板材。數控控制器用戶友好且易于使用,與 Type3、ArtCam、Ucancam、Castmate 和更多 CAD/CAM 軟件兼容。
工業的特點和優勢 5x10 帶換刀裝置的數控雕刻機工作臺
? 堅固的鋼管結構床采用重型設計,結構堅固,并可消除應力,從而提供更穩定的工作臺。
? 9.0KW 風冷自動換刀主軸易于使用,無需水泵。
? 高性能 1500W 伺服電機運行平穩,過載能力強。
? 線性自動換刀裝置套件包含 12 種工具,可實現快速可靠的更換。
? 自動潤滑系統用于維護滾珠絲杠、定位軸承和直線導軌。
? 斷點記憶功能使機器在斷電后繼續切割并預測加工時間。
? 兼容 Artcam、Type3、Castmate、Ucancame 和其他 CAD/CAM 軟件。
工業級技術參數 5x10 帶換刀裝置的數控雕刻機
型號 | STM1530C |
工作區 | 1500x3000x300mm |
工作臺尺寸 | 5' x 10' |
行駛定位精度 | 0.03 /300mm |
重新定位精度 | 0.03mm |
表面 | 真空與 T 型槽組合(選配:T 型槽工作臺) |
車架 | 焊接結構 |
X、Y結構 | Hiwin 直線導軌、螺旋齒條和小齒輪傳動、 |
Z結構 | Hiwin 直線軸承和導軌、TBI 滾珠絲杠 |
最大快速行駛速度 | 50000mm /分鐘 |
最大工作速度 | 30000mm /分鐘 |
主軸功率 | 風冷自動換刀主軸 9KW |
主軸轉速 | 0-24000RPM |
驅動電機 | 雷賽伺服電機 1500W + 減速器 |
工作電壓 | 交流 380V/50/60Hz,三相或交流 220V/50/60赫茲 |
命令語言 | G代碼 |
運行系統 | 寶元數控控制器 |
閃存 | 128M |
夾頭 | ER32 |
X、Y分辨率 | <0.03毫米 |
操作系統 | Type3 和 Ucancam 軟件 (選項:ArtCAM 軟件) |
運行環境及溫度 | 0 - 45 攝氏度 |
相對濕度 | 30% - 75% |
A多少錢 5x10數控雕刻機成本?
如果您希望升級您正在經營的木工業務,或者希望通過全尺寸數控機器在定制木工項目上賺錢,您應該考慮增加一個專業的 5' x 10' 帶自動換刀裝置的數控機床,可以用于您的木工生產線或車間。那么,您需要投資多少錢?它貴嗎?值得購買嗎?根據權威統計數據,購買一臺 5x102025年的數控雕刻機價格為 7,280 美元,具體取決于功能和配置,包括工作臺(T 型槽臺或真空臺)、帶軟件的數控控制器、龍門架、主軸、導軌、滾珠絲杠、真空泵、電機、驅動器、軟件、夾頭、第 4 個旋轉軸、電源、限位開關、齒條和小齒輪。 5' x 10' 不同制造商和品牌的數控雕刻機套件具有不同的客戶服務和支持,這將導致不同的成本。 5x10 來自不同國家的數控機器有不同的運輸成本、不同的關稅和稅率。所有這些都將影響最終價格。
大多數入門級 5x10 初學者的數控雕刻機套件起價為 5,080 美元,最高可達 6,280 美元,而專業 5x10 多主軸數控雕刻機工作臺套件的價格范圍從 6,380 美元到 12,000 美元不等,工業 5' x 10' 配備自動換刀裝置的數控銑床價格在 13,800 美元到 223,000 美元之間。此外,智能 5' x 10' 用于板式家具生產線的帶有自動排料和送料系統的數控機床價格超過 US$25,000.
工業詳情 5x10自動換刀數控雕刻機,帶線性自動換刀套件
5x10 工廠內配有自動換刀裝置的數控機床。


自動油潤滑。

寶元數控控制器軟件。

線性自動換刀裝置套件。


9KW HSD 風冷主軸可供選配。

工業 5x10數控雕刻機工作臺應用
適用材料
木材、密度板、膠合板、亞克力、人造石、人造大理石、竹子、有機板、雙色板、PVC板、銅、鋁、黃銅等材料。
適用行業
木工:家居門、窗、床、柜、桌、椅、廚具、精美歐式家具、紅木古典及仿古家具、裝飾產品雕塑。
藝術品和裝飾品:木制工藝品、珠寶盒、禮品盒以及更多精美的藝術品和工藝品。
音樂產業:樂器、音箱。
模具制作:銅模、鋁模、金屬模具、建筑模型、鞋模、徽章模具、餅干、巧克力模具、壓花模具、糖果模具、塑料板、人造大理石、木材、泡沫、PVC和更多非金屬模具。
廣告:標牌、徽標制作、公司牌匾、標志制作、徽章、門牌號、燈箱、亞克力切割、展示板、裝飾品、LED /霓虹燈通道、廣告牌、 3D 字母切割,文字孔切割。

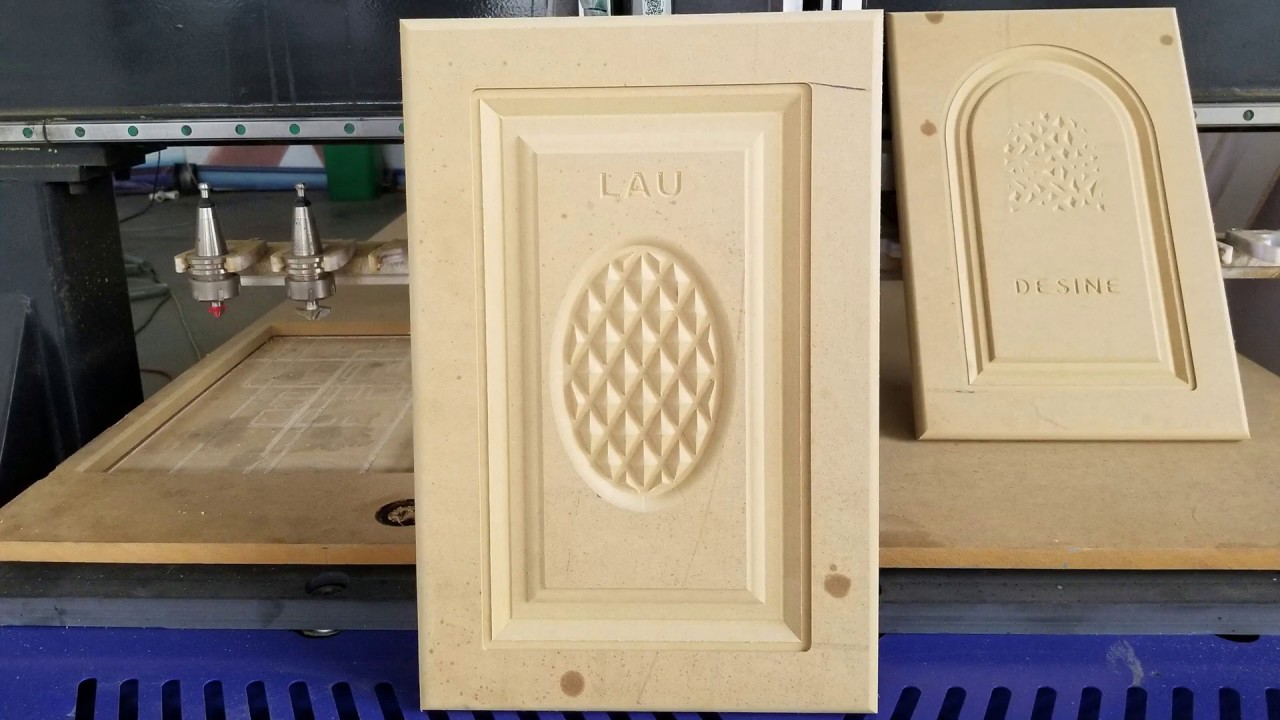

工業 5x10 用于木工項目的數控雕刻機



選擇你最好的 5' x 10'2025年自動換刀數控雕刻機工作臺套件
不同類型的 5' x 10'數控機器的功能和能力各不相同,如何根據你的預算和需求選擇最好的機器是一個難題。但是 STYLECNC收集了廣泛的流行和專業 5x102025年的數控雕刻機適用于各種用途——從業余愛好到企業,從家用到商用,都能滿足您的各種需求。我們提供從經濟實惠到頂級的型號,以實惠的價格為您提供高性能和專業的雕刻體驗??偠灾?,無論您是專家還是初學者,都能從我們的精選產品中輕松找到并購買符合您預算和需求的最佳型號。讓我們帶您親身體驗所有全新產品。 5x10數控工作臺套件,并通過智能提示幫助您節省時間和金錢。
初級入門 5' x 10' 業余愛好者使用的工作臺套件 - STM1530

雙主軸 5' x 10' 工匠多頭模型 - STM1530-2

旋轉 5' x 10' 木工用數控套件(帶側轉盤)- STM1530R1

第五軸 5' x 10' 帶前旋轉工作臺的木工模型 - STM1530R3

工業盤式自動換刀5' x 10' 用于現代制造業的數控木工雕刻機 - STM1530D

專業線性自動換刀四軸 5' x 10' 數控木工機械 - STM1530CR1

多用途 5' x 10' 帶振動刀切割器的臺式套件 - STM1530CO

4x8自動換刀數控雕刻機帶選配換刀裝置 (STM1325C)

STM1325C
工業服務與支持 5x10 帶自動換刀裝置的數控雕刻機套件
為了擴大 STYLECNC的品牌知名度,提升企業形象,我們堅持“事事追求高品質,顧客滿意”的精神,以“優良的產品質量,卓越的服務和支持,嚴格的企業管理”為標準與您真誠合作。
質量控制
? 品質檢驗,誠邀您親臨現場或視訊視察整個生產流程,親身體驗產品性能,確認合格后包裝發貨。
? 質量檢驗記錄和數據 5x10 可提供數控木雕機制造。
定價
? 在同等競爭條件下, STYLECNC將在不降低產品技術性能的基礎上,真誠為您提供最實惠的價格 5x10數控木材切割機或更換產品組件。
? 為保持產品的高性能和穩定性,原材料均來自世界知名品牌廠商。
郵寄時間
? 交付產品時, STYLECNC將向您提供以下文件:
- 指導文件和視頻。
- 技術維護和維修手冊。
- 易損件和附加配件清單。
? 運輸通常需要 15-30 天,但如果有特殊要求需要提前完成,我們將盡力組織特別制造以滿足您的要求
售后服務
? 服務目標——卓越的服務品質贏得顧客滿意。
? 服務宗旨——快捷、果斷、準確、周到、徹底。
? 服務原則 - 產品保修期為12個月,保修期內,因質量原因損壞的零部件,我方免費維修、更換;保修期外損壞的零部件,僅收取所提供零部件的成本費;因客戶人為因素導致機器損壞的,我方負責維修或提供配件 STYLECNC按成本價定價。保修期外, STYLECNC公司的技術人員每年會通過郵件或電話的方式對客戶進行3次以上跟蹤,調查用戶的使用情況。
? 服務效率——如果您的機器在保修期內或保修期外出現故障,我們可以在收到您的通知后 24 小時內與您聯系。
線性工具更換器 VS 盤式工具更換器——哪個更好?
自動換刀裝置有直線換刀裝置和盤式換刀裝置,目前使用較多的直線換刀裝置有8把刀、10把刀、12把刀,目前大多數用戶選擇12把刀庫。直線換刀裝置可以安裝在龍門架下或床身后,相比較而言,龍門架下的刀庫換刀速度更快,導軌磨損更小。另外,直線換刀裝置不像伺服刀庫那樣依賴驅動器和電機,因此少了一套驅動器和電機,成本會更低,價格比常規的要便宜。
盤式換刀裝置(又稱鼓式換刀裝置)一般安裝在主軸旁或龍門側面,前者的優點是換刀速度較快,一般在14把以內,也有16把或20把的可選。若采用20把,Z軸和龍門的承重要求過高,特別是絲桿、導軌滑塊強度要求高,長期使用后精度下降很快。安裝在龍門單側的刀庫可容納12-20把刀具,穩定性強,換刀速度比主軸旁慢一點,但不影響機床精度和穩定性。與直線換刀裝置相比,盤式換刀裝置換刀速度更快,精度更高。但盤式刀庫因需增加一套伺服驅動器和電機,成本較高。
自動換刀套件一般配套安川伺服和新代數控系統,成本相對較高;可選配維宏、凌科數控系統,配套伺服,成本較低,但性能上差別不大。
如何選擇適合木工的雕刻機鉆頭?
木工使用哪種銑刀將影響木工項目的最終質量、準確性和外觀。根據不同的材料和技術選擇合適的切削工具將確保快速高效的加工。哪種工具最適合木工?每種工具在木工中的用途是什么?
? 平底或圓柱銑刀,多靠側刃進行切削,底刃主要用于平面打磨。圓柱銑刀頭部端面較大,工作效率高,主要用于輪廓切削、銑平面、區域及表面粗雕。
? 還有一種比較常見的是直刀,常用于雕刻較大的字,用它切割出來的材料邊緣是直的,一般用于PVC、亞克力切割做字。
? 銑刀是自動化木工加工中最常用的刀具,銑刀按形狀可分為很多種。
例如,切割亞克力、MDF時使用的雙刃螺旋銑刀,軟木、MDF、實木、亞克力等大深浮雕加工時使用的單刃螺旋球頭銑刀,制作高密度板、實木門、家具時使用的棱柱形銑刀。
當然很多刀具廠家也會根據很多客戶的特殊要求制作專用刀具,比如大排屑螺旋銑刀就比較適合切割密度板,排屑效果好,圓底銑刀比較適合精密小型浮雕。
? 球頭刀具刃口呈弧形,在木工切割機雕刻過程中形成半球形,加工受力均勻,切削穩定。球頭刀具不適用于銑刨平面。
? 圓頭鉆頭是槽柱鉆頭和球頭鉆頭的混合體。它不僅具有球頭鉆頭雕刻曲面的特點,還具有槽柱鉆頭的特點,可用于平面銑削。
? 錐形平底鉆頭,簡稱錐形鉆頭。在木工中應用最為廣泛。錐形鉆頭的底邊,俗稱鉆尖,類似柱形鉆頭,可用于小平面的修整。錐形鉆頭的側邊呈一定角度傾斜,在工作過程中形成傾斜的側面。
錐形鉆頭的結構特點可以使其達到雕刻行業特有的三維清角效果。錐形鉆頭主要用于單線雕刻、區域粗雕、區域精雕、 3D 清晰角度、投影雕刻、圖像灰度雕刻。
? 錐形立銑刀,又稱錐形球頭銑刀,是錐形銑刀與球頭銑刀的混合體,它既具有錐形銑刀的刀尖小的特點,又具有球頭銑刀的特點,可以銑削比較精細的曲面。
? 錐形圓角鉆頭是錐形鉆頭和圓角鉆頭的混合體。此外,它具有錐形鉆頭的特點,可以切割相對精細的曲面,另一方面,它具有圓角成型刀。由于其特點,錐形圓角雕刻機鉆頭通常用于浮雕。
? V 型槽雕刻機鉆頭設計用于切割深或淺的 V 形槽。
? 鉆頭主要用于鉆孔,當孔比較淺時,可用清底銑刀鉆孔。
如何安裝和使用 5' x 10' 適合初學者的數控加工工具?
銑刀的安裝與操作是精密切削與銑削的一項非常重要的工作,不正確的安裝將增加銑刀的磨損,造成精度不準確和加工困難,必須引起足夠的重視。
STYLECNC將為初學者和專業人士分享以下正確安裝和使用雕刻機鉆頭和工具的方法。
? 安裝工具前,請先檢查鉆頭的磨損情況。如果存在缺口或嚴重磨損等缺陷,請更換新鉆頭或修復后再使用,以確保切割準確。
? 安裝前必須清理、擦拭干凈相關表面,并仔細清除墊片及孔毛刺,防止污物及毛刺影響工具安裝位置的準確性。
? 用墊圈夾緊工具時,墊圈的2端必須盡可能平行。如果安裝后發現鉆頭歪斜,應調整墊圈的位置,以盡量減少墊圈的累積誤差。直到鉆頭驅動后不晃動為止。
? 直柄銑刀通常安裝彈簧夾頭,安裝時擰緊螺母使彈簧套徑向收縮,夾緊銑刀刀柄
? 錐柄銑刀的安裝:當銑刀錐柄尺寸與主軸末端錐孔相同時,可直接安裝在錐孔內,用拉桿緊固,否則要用過渡錐套安裝。
? 刀架插入主軸后,用緊固螺釘將鉆頭緊固,要注意鉆頭旋轉方向必須與拉桿螺紋方向一致,這樣旋轉時拉桿與銑刀螺紋連接得更緊,否則銑刀可能脫出。
? 在不影響銑削加工的前提下,盡量使鉆頭靠近主軸軸承,并使吊軸承盡量靠近鉆頭,若鉆頭距離主軸承較遠,應在主軸軸承與銑刀之間安裝齒條軸承。
? 安裝鉆頭時,不能將鍵取下。由于刀軸上沒有鍵,銑削時或重負荷切削時,如果受力不均,鉆頭容易打滑。此時刀軸本身承受很大的徑向阻力和阻力,容易造成刀軸彎曲,損壞固定墊片。
? 鉆頭安裝完畢后,應再次檢查所有相關墊圈及螺母,防止松動。并用千分表檢查鉆頭徑向跳動或端面跳動是否在允許范圍內。
? 刀具軸桿拆卸后應掛在架子上,防止刀具軸桿彎曲變形,特殊情況下需水平存放時,應用木屑或柔軟物品墊放,防止劃傷、變形。
要考慮的事情
驅動系統
目前雕刻機的驅動系統主要分為步進系統和交流伺服系統2種,步進系統屬于半閉環系統,精度通過步距角計算,交流伺服系統屬于完全閉環方式,內部有測量反饋系統,精度相對較高,如果資金充足,對雕刻機要求較高的用戶,可以選擇交流伺服驅動系統的機器。
數字控制器
該控制系統的 5x10 數控機床目前以維宏控制器、DSP控制器、MACH3控制器、LNC控制系統、SYNTEC控制器為主,區別不是太多,用戶可根據實際需求選擇。
CAD / CAM軟件
數控機床的CAD/CAM軟件有很多,但市面上最常見的是TYPE3和Artcam。這些軟件可以很好地導入CAD圖紙,并可以進一步進行簡單的圖形處理。
傳輸模式
數控機床的傳動方式有3種,分別是絲杠傳動、齒條傳動、同步帶傳動,不同的傳動方式優缺點不同,大家可以根據自己的實際需求進行選擇。
購買前試加工
在正式購買機器之前,可以先進行一次試加工,用自己需要切割的圖樣,看看機器實際切割出來的樣品是什么樣的,這樣才知道自己想要的是什么。
